卡套-直通中間接頭：

特點：卡套接頭具有連接牢靠耐壓能力高密封性和反復性好安裝檢修方便工作可靠等特點

工作原理：是將鋼管插入卡套內利用卡套螺母鎖緊抵觸卡套切入管子而密封。

好處：它與鋼管連接時不需焊接有利于防火防爆和高空作業并能消Chu焊接不慎帶來的弊端。

制造材料：碳鋼201304﹑321316﹑316L

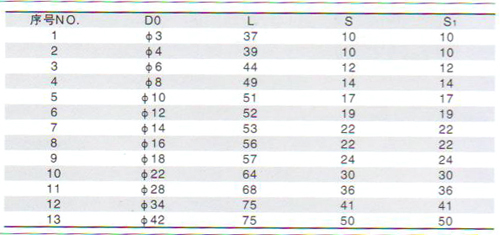

中間接頭規格：6mm~~22mm

螺紋規格：1/8"-2"

公稱壓力：2.5MPa﹑16Mpa

適用溫度：≤150℃

配管：Ф6～Ф42的普通級精度無縫鋼管

螺紋類型：ZG﹑R﹑G﹑PT﹑NPT等

廣泛用途：煉油化工石油天然氣食品制藥儀器儀表等

直通中間卡套式接頭安裝方法：

1把螺姆和卡套套在無縫鋼管上。注意螺母和卡套的方向不要裝反了。

2在預裝配接頭體螺紋和卡套上涂上潤滑油把管子插入接頭體 （管子一定要插到底）用手旋緊螺母。

3擰緊螺母直Zhi卡套卡住管子這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。

4達到壓力點后再將壓緊螺母擰緊1/2圈。

5將預裝配接頭體拆下檢查卡套刃邊的嵌入情況可見的突起帶必須填滿卡套端面的空間?？ㄌ卓梢陨孕D(zhuǎn)但不能軸向推移。

6Zui終安裝將實際安裝中的接頭體的螺紋涂上潤滑油壓緊螺母與之配合擰Zhi可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。

卡套接頭安裝須知：卡套接頭在安裝時需將與卡套接頭連接的接管接口處內外都處理干凈接管口處一定要打磨平整表面不能有毛刺和凹凸面。而且接管與卡套接頭嵌入部位不應有彎曲現象不然會導致卡套接頭與鋼管的連接處有泄漏的現象。連接的卡套接頭兩端的鋼管Zui好采用統一材質的管子可有Xiao防止泄漏。
